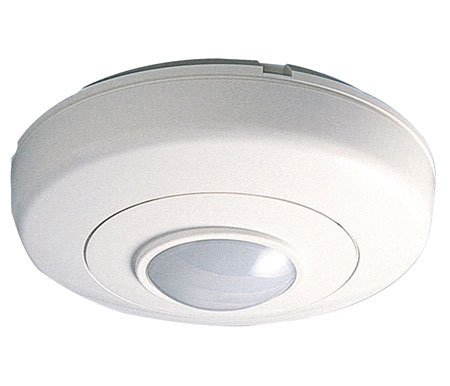

【商品紹介】パッシブ型遠赤外線式 PA-370

薄くてコンパクトなデザイン！

天井面から突出45mm、φ120mmという薄くてコンパクトなデザインなので、あらゆる場所によくマッチします。

3種類の警戒エリア

レンズ交換式の光学設計ににより3種類の警戒エリア（面警戒、立体警戒、線警戒）から設置場所に最も適したパターンを選択できます。（線警戒パターンはオプションの交換レンズが必要です。）

警戒エリアの方向が簡単に切り替え可能

カバーをはめこむポジションにより検知エリアんぼ方向を設置場所に応じて図のように替えられます。

設置場所に応じて、警戒エリアを消去可能（面警戒時・立体警戒時）

5列に分割されたエリアは、付属のマスクシートをカバーに装着することにより1列ずつ図のように消去できます。

便利機能と親切設計

・カウントスイッチで設置場所の環境に適した検知モードが選べます。（立体警戒時）

・ON/OFFスイッチで動作表示を人体検知時でも消灯させておくことができます。

・電源電圧の低下を知らせてくれる低電源電圧警報機能を装備しています。

・壁面設置に便利なアタッチメント：BCW-401（別売）もございます。

警戒エリア図

配線接続図

電源ラインの配線可能距離

電線サイズ	DC12V供給時
0.3㎟（φ0.65mm）	250m
0.5㎟（φ0.8mm）	450m
0.8㎟（φ1.0mm）	700m

※2台以上接続する時は、上の値を台数で割った距離になります。

※信号線はφ0.65の電話線で1000mまで配線できます。

商品仕様

検知エリア	面型（Ｗレンズ・標準）	立体型（Ｍレンズ・付属品）
最長検知距離	５ｍ	５ｍ
センシティブ・ゾーン	１０本（５対）	２６本（１３対）
信号処理	カウント方式（２、４回切替）
電源電圧	DC9V〜28V（極性なし）
消費電流	２５ｍＡ以下
検知出力	接点方式：無電圧半導体接点（ａ接点／ｂ接点切替式） 接点動作：ワンショット（約２秒） 接点容量：ＡＣ/ＤＣ ２４Ｖ・０．２５Ａ（抵抗負荷） （接点保護抵抗３．３Ω内蔵）
タンパー出力	接点方式：無電圧接点（ｂ接点） 接点動作：カバーをはずした時に出力 接点容量：ＤＣ ３０Ｖ・０．１Ａ（抵抗負荷）
動作表示灯	赤色ＬＥＤ 検知時点灯（モードセレクターで消灯可）
オートリセット メモリー機能	検知後３分間点滅、４７分間点灯する オートリセット動作（モードセレクターにてＯＮ/ＯＦＦ可）
エリア調整機能	調整角：１２°（３°ピッチ）
電源電圧異常監視機能	電源電圧の異常低下を監視
使用可能周囲温度	－１０℃〜＋５０℃
設置場所	屋内：天井面・壁面取付
配線接続	セルフアップ端子式
質量	約１２０ｇ
外観	ＡＢＳ樹脂（ホワイト）
外形寸法(単位：mm）
