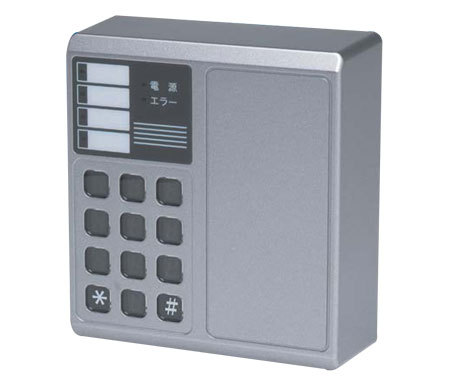

【商品紹介】TAKEX テンキースイッチACS-101

暗証番号の入力で警備システムと電気錠のコントロールができる！

暗証番号の入力で警備システムと電気錠のコントロールができる汎用スイッチです。テンキー表示面には正面からしか数字が見えない特殊フィルムを採用しているので、操作している横から覗き込んでも暗証番号が読み取れない様になっています。テンキーの表示は使うたびにランダムに変わりますので、特定の場所の変色や磨耗をふせぎます。変色や磨耗場所から暗証番号を見破られることがない為、高いセキュリティ性を発揮します。

警備用と電気錠用（2系統）の出力が可能

1台で2系統の出力を持っていますので、いままで2台必要だった場所にも1台で対応ができます。警備用のみ、電気錠のみの運用も可能です。

暗証番号は3種類まで登録可能

1桁〜8桁までの暗証番号を３種類まで登録できます。また、暗証番号によって動作範囲を指定できますので、ユーザーに合った運用ができます。

【動作範囲】

1.セット･リセットのみコントロール可能

2.電気錠解錠出力のみコントロール可能

3.セット･リセットおよび電気錠解錠出力の両方をコントロール可能

運用モードは3パターン

出力形態の異なる3パターンの運用モードを選択できますので幅広い用途にご利用いただけます。

ラッチモード	暗証番号の入力ごとにセット、リセットを切り替えるモードです。
ワンショットモード	ループ『正常』の状態の時、暗証番号入力で1秒又は5秒間のセットができます。
3路リモートスイッチモード	TAKEXのコントローラと組み合わせて使用する3路出力用モードです。

テンキーは操作する人以外見えません

テンキー表示面には正面からしか数字が見えない特殊フィルムを採用しましたので、操作している横から覗き込んでも暗証番号が読み取れない様になっています。

テンキーはランダム表示

テンキーの表示は使うたびにランダムに変わりますので、特定の場所の変色や磨耗をふせぎます。変色や磨耗場所から暗証番号を見破られることがない為、高いセキュリティ性を発揮します。

製品仕様

電源電圧	DC10〜30V（極性あり）
消費電流	260mA以下
入力	セット・リセット入力：無電圧接点入力（ａ接点／ｂ接点切替式）　ル－プ入力：無電圧接点入力（ａ接点／ｂ接点切替式）　電気錠解錠出力禁止入力：無電圧接点入力（ａ接点）　予備灯入力：無電圧接点入力（ａ接点）
出力	セット・リセット出力：無電圧接点出力（ｃ接点）AC／DC30V・0.1A 　電気錠解錠出力：無電圧接点出力（ａ接点）AC／DC30V・0.1A 　警報出力：無電圧接点出力（ｂ接点）AC／DC30V・0.1A
操作キ－	数字キ－（10個）：０〜９（赤色７セグメントLEDにてランダム表示）　機能キ－（２個）：＊、#　（赤色バックライト表示、＊のみ常時点灯）
表示灯	セット・リセット表示灯：セット・リセット状態表示（赤／緑LEDにて選択）ル－プ表示灯：ル－プ状態表示（赤／緑LEDにて選択）電気錠解錠出力表示灯：電気錠解錠出力時点灯（緑LED）予備灯：他接続機器の状態表示（緑LED）エラ－表示灯：エラ－発生時点灯（赤LED）
暗証番号登録数	マスタ－暗証番号：１通り（４〜８桁）　ユ－ザ－暗証番号：３通り（１〜８桁）
内蔵電子ブザ－	キ－操作音（無音可）　照合音／エラ－音／登録･抹消音／ル－プチェック異常音（無音可）　警報音（無音可）
運用モ－ド	・ラッチモ－ド・ワンショットモ－ド・３路リモ－トスイッチモ－ド
付帯機能	・警報メモリ機能（ラッチモ－ド、ワンショットモ－ドのみ）・強制出力機能（ラッチモ－ド、ワンショットモ－ドのみ）
配線接続	端子式
使用可能周囲温度	-10℃〜＋50℃（但し結露なきこと）
設置場所	屋内・半屋外壁面（直接雨のかからない場所）
質量	約470ｇ
外観	ABS樹脂（シルバーメタリック塗装）

端子配列図

外形寸法図
