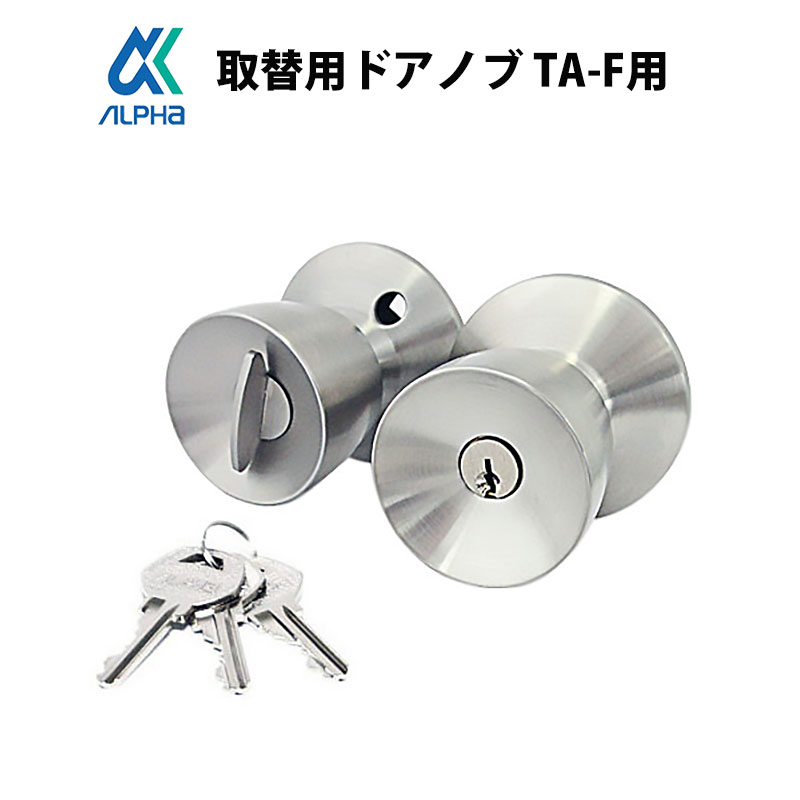

【商品紹介】ALPHA(アルファ)取替用握玉(ドアノブ)33KN-TRW-32D-1F型(TA-F用)

ALPHA(アルファ)取替用ドアノブTA-F用

ALPHA(アルファ)ピンシリンダータイプのTA-F用ドアノブです。対応ドア厚は27.6mmです。取付けビスピッチは44mmの固定です。

ドアノブの固定は、ドアノブの台座の上からビス止めするタイプです。

取替可能な握玉(ノブ)について

下記の条件全てに当てはまる握玉（ノブ）で取替が可能です。

◆CHECK１　適合メーカー

ALPHA(アルファ)TA-F用です。

◆CHECK２　錠ケースのタイプ

上記画像のようにデットボルトとラッチボルトが別々のタイプとデッドボルトとラッチボルトが一体型のタイプの両方が取替可能です。	上記画像のようにデッドボルトが無いモノロック(円筒錠)は取替ができません。モノロック(円筒錠)はノブの中にシリンダーが組み込まれており、一般的にノブの中央にプッシュボタンが付いている室内扉用です。

◆CHECK３　ドアの厚み

[*movie=5vYz4PETjuY,扉厚の測り方！,,*]

扉厚27.6ｍｍのドアに対応します。
詳しくはこちら⇒ドア厚の測り方

◆CHECK４　ビスピッチ

握り玉を外します。室内側の根元の部分を反時計回りに回すと大体の握り玉は外れます。

台座のネジ穴の真ん中から真ん中の長さ(この長さ部分)が４４ｍｍであれば取替可能です。

◆CHECK５　スピンドル(半月板)の幅

取り外した握玉のスピンドル(半月板)の幅が14mmであれば適合します。スピンドル幅が16mmの場合は取替できません。
スピンドル幅16mmはこちら⇒ALPHA(アルファ)取替用握玉(ドアノブ)33KN-TRW-32D-1型

交換の手配について

もし、お客様での交換が不安な場合は、弊社から取替の手配をすることも出来ます。
詳しくは下記をご確認ください。



※交換を依頼される方は左の画像をクリックし、商品と一緒にご注文ください。取付施工などについての詳しい内容は右の画像をクリックしてください。

ご購入時のご注意

• 適合の商品かご不安な場合は、お電話、もしくはメールにてご確認いただきましてからご購入ください。
• ドアの厚みは27.6mmに対応いたします。

取付け方法

図はイメージになります。本商品は握り玉のみで錠ケースは付属しておりません。

寸法図
