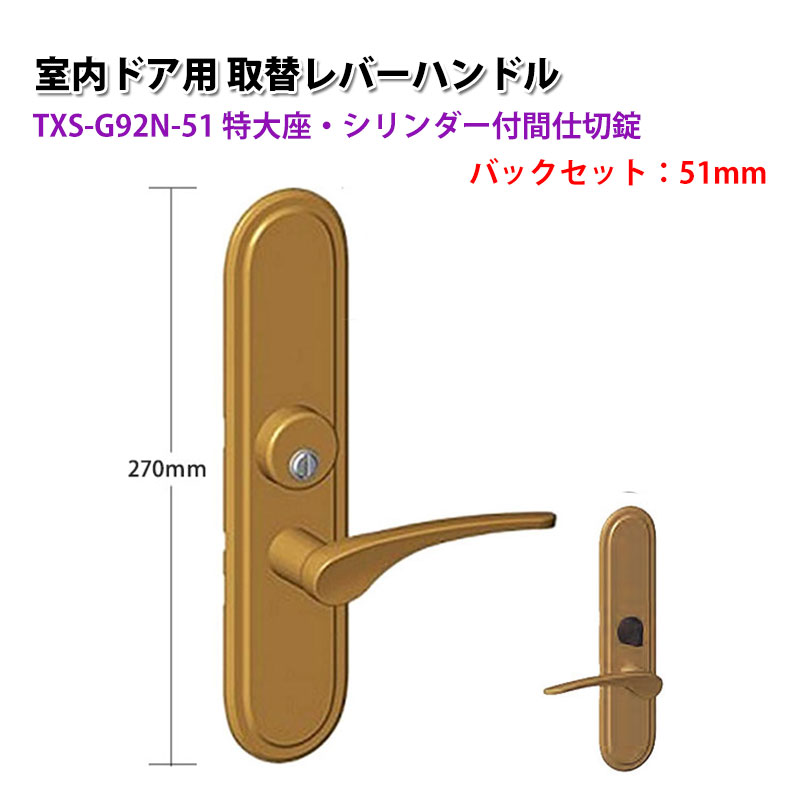

【商品紹介】TOMFU(トムフ)室内用取替レバーハンドル特大座 TXS-G92N 51mm メタリックゴールド

室外からもキーでロックできる取替レバーハンドル

ドア錠は消耗品で使っているうちに性能維持が難しくなります。レバーハンドルが「がたつく」「垂れ下がる」「ラッチを引き込まない」「異音がする」等の症状が現れたらお取替えのサインです。

また、ドアノブから操作性のよいレバーハンドに交換をお考えの方におすすめの取替レバーハンドルです。TXS-G92Nは、室外からキーでロックでき、室内側からはサムターンでロックできるシリンダー付きタイプです。

※空錠から交換する場合は、ドアに直径21mmの貫通穴を開ける必要があります。

既存金物の取付穴を隠せる特大座

取替レバーハンドルTOMFUシリーズの特大座(N座)です。特大座は、ほとんどの既存金物の取付穴、日焼け跡までも隠せる大きさです。

5つの機能を搭載したTOMFUシリーズ

チューブラ錠をより強化したTXS錠

家庭に数多く普及しているチューブラ錠に安心安全なフェイルセーフ設計をプラス。
フロント板も2サイズがついて取替をサポート。

誰でも簡単に固定できるワンタッチレバー

差し込み抑えるだけで取付完了なワンタッチレバー。固定ネジは不要です。

取り外しはマイナスドライバーで簡単に。

マルチ対応補強座

取付け個所を選べるマルチ対応補強座。座を固定するネジも8本入っているので、既存の取付穴の
影響を受けずに取付できます。

フェイルセーフ

座のロック機構にもフェイルセーフ設計。内部機構が破損しても開扉ができるように設計。
安心安全を多方面から支えます。

ユニバーサルデザイン

ツマミと表示窓は大きくなって、使いやすくなりました。毎日の生活に使うものだから
ユニバーサルデザインに仕上げました。

寸法図

取替をご検討の際は上の図面の寸法をご参照の上、既存の金物のサイズをご確認ください。

今ついている錠前をご確認ください

一般的な円筒錠は、左図の形状で、バックセット(A寸法)は、通常60mmです。

レバーハンドルでも、錠前(チューブラ錠)が左図の状態であれば、取替可能です。バックセット(A寸法)は、通常51mmです。

サイズをチェックしてください

錠前をはずした状態でドアの上図1〜5を測ってください。下記のサイズでしたらそのまま取替できます。


※空錠から交換する場合は、ドアに直径21mmの貫通穴開けが必要です。

1. 扉厚：30〜40mm
2. バックセット：60mm・51mm
3. フロントサイズ：H58mm×W22.5mm・H58mm×W25mm
4. 扉側面の穴の径：φ21mm・φ24mm
5. 扉正面の穴の径：φ55mm以内
