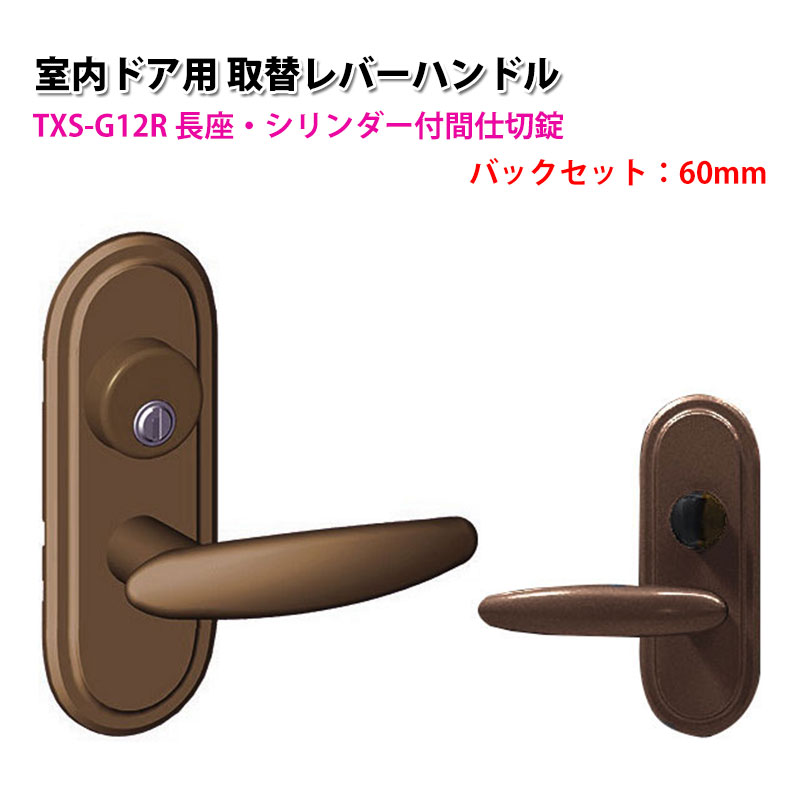

【商品紹介】TOMFU(トムフ)室内用取替レバーハンドルTXS-G12R 60mm メタリックアンバー

室外からもキーでロックできる取替レバーハンドル

ドア錠は消耗品で使っているうちに性能維持が難しくなります。レバーハンドルが「がたつく」「垂れ下がる」「ラッチを引き込まない」「異音がする」等の症状が現れたらお取替えのサインです。

また、ドアノブから操作性のよいレバーハンドに交換をお考えの方におすすめの取替レバーハンドルです。TXS-G12Rは、室外からキーでロックでき、室内側からはサムターンでロックできるシリンダー付きタイプです。

※こちらのレバーハンドル(シリンダー付間仕切錠)は、ドアに直径21mmの貫通穴を開ける必要があります。

5つの機能を搭載したTOMFUシリーズ

チューブラ錠をより強化したTXS錠

TOMFUは、家庭に数多く普及しているチューブラ錠をより強化。
TXS錠は安心安全なフェイルセーフ設計です。

誰でも簡単に固定できるワンタッチレバー

独自設計のレバーハンドルはワンタッチ取付け可能で、しかも緩みません。もうドライバーは要りません。あっという間にカンタン設置。

マルチ対応補強座

多くの既存錠からの取替えに対応。たくみな他社対応設計を踏襲。
切欠穴は21mm、24mmに対応。
多くのドアの切欠き穴を隠して取り付けられます。

フェイルセーフ

必ず解錠状態で停止。内部機構が破損しても開扉できるように設計。
閉じ込めなどの事故を未然に防げます。

ユニバーサルデザイン

大きいツマミを採用、座カバーは大きさを感じさせない「表面角丸処理」で、どなたにも使いやすいユニバーサルデザインに仕上げっています。

寸法図

取替をご検討の際は上の図面の寸法をご参照の上、既存の金物のサイズをご確認ください。

今ついている錠前をご確認ください

一般的な円筒錠は、左図の形状で、バックセット(A寸法)は、通常60mmです。

レバーハンドルでも、錠前(チューブラ錠)が左図の状態であれば、取替可能です。バックセット(A寸法)は、通常51mmです。

サイズをチェックしてください

錠前をはずした状態でドアの上図1〜5を測ってください。下記のサイズでしたらそのまま取替できます。


※TXS-G12R(シリンダー付間仕切錠)は、ドアに直径21mmの貫通穴開けが必要です。

1. 扉厚：30〜40mm
2. バックセット：60mm・51mm
3. フロントサイズ：H58mm×W22.5mm・H58mm×W25mm
4. 扉側面の穴の径：φ21mm・φ24mm
5. 扉正面の穴の径：φ55mm以内
