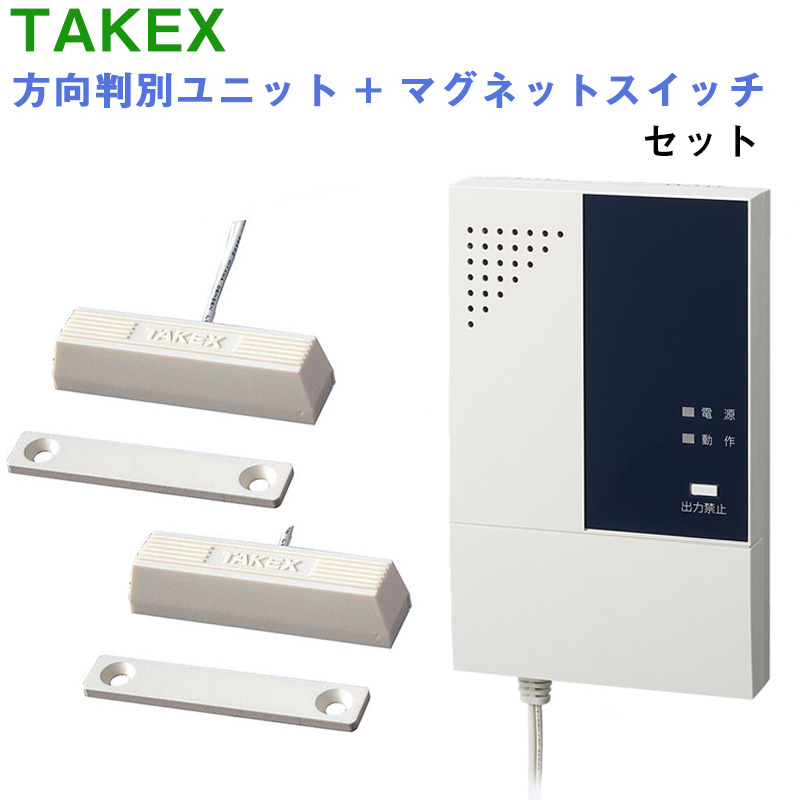

【商品紹介】TAKEX 方向判別ユニット+マグネットスイッチ セット

ツーウェイ機能で方向判別

人や車を検出する2台のセンサーを使って、通過する方向をツーウェ
イ機能で判別します。

センサー2台のAND検知で、人と車の判別も可能

従来の方向判別タイマーに加え、センサー1とセンサー2のAND検知（セ

ンサー1を検知した状態でセンサー2を検知）の条件により、車（幅のある

物体）のみの検知を可能にしました。

※AND以外の設定の時は、同時入力で順方向出力が動作します。

出力禁止スイッチ

• 出力禁止スイッチ長押しで、出力禁止状態となります。（電源表示【橙色】点灯）
• 再度出力禁止スイッチ長押しで、通常状態に戻ります。（電源表示【緑色】点灯）

TAKEX マグネットスイッチ MG-103WSa(W)ホワイト

a接点出力のマグネットスイッチです。防水型(JIS防水等級7相当)で、従来のドアやアルミサッシ引き戸以外に風呂場や門扉など、
屋外や湿度の高い悪環境下においても使用可能です。マグネット部が薄型(2mm)のため、クロス扉に使用可能です。

方向判別ユニット対応センサー

方向判別ユニット接続例・オススメ使用用途

※本製品は、センサーや制御機器と組み合わせてのご使用になります。

接続する機器の説明書をご参照の上、正しく配線接続を行って下さい。

ご使用方法

順方向の出力は小接点に加えて大接点出力（AC100V 5A 抵抗負荷）があるので、回転灯などの報知器を直接動作させることが可能です。

*通過方向に対し、先に検知するセンサーの信号を、CH1入力、後に検知するセンサーの信号を

CH2入力へ必ず接続して下さい。

逆に接続された場合、逆方向の判別ユニットとして動作します。

マグネットスイッチ外形寸法図
